Как сделать самогонный аппарат из кеги своими руками

Преимущества кег

На сегодняшний день пивная кега самая популярная тара для хранения и транспортировки многих видов напитков. Преимуществами упаковки являются:

• Большое разнообразие выпускаемых объемов: от пятилитровых до столитровых баков.
• В течение длительного времени сохраняет свежесть напитков.
• Не влияет на вкусовые качества.
• Долгий срок эксплуатации (до 20 лет).
• Высокая функциональность при разливе напитков.

После деревянных бочек пивная кега стала производиться из алюминия, а в последнее время самой популярной стала тара из стали. Благодаря встроенному фитингу сохраняется полная герметичность внутри емкости, жидкость без ущерба может находиться в сжатом состоянии и при этом не подвергается разрушающему действию ультрафиолетовых лучей. Для удобства погрузки и перемещения кега снабжена ручками, также переноска тары осуществляется специальными тележками.

Составные части конструкции

Схема самогонного аппарата включает в себя обязательные элементы:

• перегонный куб (резервуар);
• паропровод;
• сухопарник;
• холодильник (конденсатор).

Схема самогонного аппарата

Центральный элемент — перегонный куб

Сердцем самогонного аппарата является перегонный куб или резервуар. Собирая самодельный самогонный аппарат своими руками, начинать нужно именно с него. Он представляет собой емкость, в которую наливается брага и потом нагревается. Поскольку в резервуаре происходит интенсивная термическая реакция, его надежность не должна вызывать сомнений.

Перегонный куб

Лучший вариант — это перегонный куб из меди или стали. Алюминиевая емкость не подойдет — металл будет вступать в реакцию с брагой и испортит вкус конечного продукта, и такой бак прослужит недолго. Медь считается наиболее предпочтительной, но она достаточно дорогая, так что покупка такой емкости будет накладной. Обычно самогонщики-кустари используют посуду и кухонную утварь — кастрюли из нержавеющей стали или эмалированные, фляги из-под молока или пивные кеги, скороварки и даже мультиварки.

Самодельный перегонный куб из обычной эмалированной кастрюли прослужит около 4 лет. Емкость из нержавейки даже более долговечна. Для собираемого собственными руками аппарата можно выбрать резервуар желаемого объема — от 5 до 100 л. Но по мнению опытных самогонщиков, оптимальный вариант — 25-35-литровая емкость, с помощью которой получается в среднем 1,5-3 л самогона.

Система соединительных элементов – паропровод

В самодельном самогонном аппарате, сделанном своими руками, используется система трубок, по которым передаются спиртовые пары и сама жидкость. К их выбору тоже нужно подходить с умом, потому что от качества вспомогательных элементов зависят вкусовые качества напитка. Лучше покупать трубки из нержавеющей стали — этот металл остается нейтральным к воздействию разогретых спиртовых паров и самого спирта и не дает вредных примесей.

Отвод (паропровод)

Паропровод должен быть герметичным, поэтому для его сборки используются дополнительные элементы — штуцеры и фитинги, с помощью которых отдельные трубки разного диаметра соединяются в единую систему. Полной герметичности можно добиться, используя изолирующие составы, например, самое обычное тесто, которым замазывают места соединений.

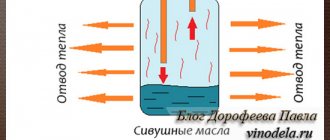

Самодельный сухопарник

Качество кустарного дистиллята зависит от того, сколько в нем содержится вредных примесей. Для очистки напитка от них в процессе сборки самодельного самогонного аппарата своими руками устанавливается сухопарник. Проще всего сделать его из обычной стеклянной банки 0,75-1 л. Ее закрывают крышкой, делают в ней два отверстия и подводят к ним два шланга, которые закрепляют и герметизируют.

Холодильник для самогонного аппарата

Самой сложной деталью является холодильник или конденсатор, задача которого — остужать спиртовые пары, чтобы они превращались в жидкость. Можно купить этот элемент уже в готовом виде, можно сделать самостоятельно.

Холодильник включает в себя две составляющих — змеевик и источник охлаждения. Самодельный змеевик для самогонного аппарата своими руками можно изготовить из стекла или алюминиевой трубки. Первый вариант предпочтительнее. Но если позволяют финансы, то лучше всего купить медный змеевик, который быстро охлаждается и никак не влияет на вкусоароматические характеристики готового напитка.

Холодильник для самогонного аппарата своими руками

К трубке-змеевику предъявляется несколько требований:

• диаметр сечения должен быть в пределах 9-13 мм, если он будет больше — аппарат получится слишком громоздким;
• оптимальная длина, по мнению опытных самогонщиков, должна составлять 1,6-2,2 м, если сделать длиннее — то повысится сила сопротивления и процесс перегонки замедлится;
• толщина стенок должна быть 1-1,2 мм, при меньшем показателе охлаждение системы будет идти интенсивнее, но изнашиваться при этом элемент будет гораздо быстрее.

Как сделать холодильник своими руками:

1. Гибкую металлическую трубку следует заполнить песком, чтобы случайно не смялась.
2. Наматываем ее на цилиндр с диаметром примерно 30-35 мм, делая витки с шагом 10-13 мм.
3. Песок убираем, хорошо промываем трубку внутри водой.
4. Вставляем змеевик в корпус — кусок пластмассовой трубы, устанавливаем на ней патрубки для подведения проточной воды.
5. Герметично запечатываем оба конца конструкции.

Печь-барбекю или жаровня

Емкость из металла делят на два отсека. Один – для горения топлива, второй – для приготовления еды или создания тяги.

Самый простой вариант барбекю делают так:

Необычные и полезные варианты использования лаврового листа в быту

• разрезают кегу по горизонтали на две половины;
• одну часть делают крышкой, соединяют на петлях с нижней частью;
• нижнюю ставят на ножки из арматурного прутка, укладывают на стенки решетку.

Осталось развести под решеткой костер, нажечь угли и можно жарить.

Плюсы и минусы пивной кеги

Про недостатки и преимущества пивной кеги как перегонного куба много не сказать. Емкость также легко найти, как и молочную флягу. Но скорее всего, она будет новой, а не из рук. Сделать заказ в магазине сейчас вполне легко. Кеги имеют большие объемы, но выбор более скудный, чем с бидонами. Проблема с бортиком на дне повторяется, поэтому выбрать метод обогрева все так же трудно. Форма является не очень удобной. Зауженное дно молочного бидона не только более комфортное, но еще и играет позитивную роль во всем процессе парообразования и перегонки. Если говорить о материале, то это существенное преимущество. Пивные кеги делают из нержавеющей стали, которая пригодна для хранения пищи. Пиво в емкостях прекрасно храниться, значит и при перегонке никаких негативных реакций не происходит.

Количество работы намного больше, по сравнению с молочной флягой.

Принцип работы перегонного куба

Чтобы понять, как не допустить ошибок, нужно разобраться в самом принципе работы перегонного куба, ведь это целая система. Какое значение эта емкость имеет во всем самогонном аппарате и что требуется для нормальной работы?

Что происходит внутри перегонного куба:

1. Куб – место, где все время перегонки содержится брага. Ее заливают туда сразу после окончания сбраживания и очищения.
2. Под воздействием высоких температур происходит нагрев. Тут два варианта развития: нагрев с помощью внешних элементов или в результате встраивания ТЭНа. Когда температура достигает определенных значений (от 80 градусов), начинается испарение.
3. Брага начинает кипеть. В емкости повышается не только температура, но и давление. Из-за этого пары не остаются в кубе, а движутся по трубкам. Постепенно жидкость выкипает, однако к окончанию перегонки на дне остается некоторое ее количество, оно не пригодно к употреблению.

Не смотря на то, что конструкция кажется легкой, есть много нюансов, которые обеспечивают нормальный процесс испарения. И несоблюдения этих условий могут привести к ухудшению качества алкогольного напитка.

Ректификация самогона в домашних условиях

Ректификатор (он же часто называется ректификационной колонной) – элемент самогонного аппарата, позволяющий разделить жидкость на фракции и дать на выходе чистый продукт, напрочь лишенный примесей сивушных спиртов, метанола и ацетона.

Самогонный аппарат с ректификационной колонной позволит вам получать абсолютно чистые и безопасные к употреблению настойки и иные напитки.

Но при этом стоит учесть, что ректификационная колонна позволит получить именно отделенный этиловый спирт, поэтому использование этого элемента целесообразно не при производстве, например, домашнего вина, а именно при задаче, состоящей в получении чистого алкоголя.

Конструкция самогонного аппарата

Прежде чем приступать к работе, следует определиться с комплектацией. Самый простенький дистиллятор состоит из двух частей: перегонного куба и змеевика (холодильника), соединенных паропроводом. Такой аппарат вполне годится для изготовления самогона. Однако качество напитка будет посредственным: чтобы улучшить его, потребуется двойная, а то и тройная перегонка.

Для усовершенствования прибора (а значит и характеристик самогона) рекомендуется включить в него один или несколько дополнительных элементов:

1. Сухопарник (барботер). Удалит часть сивушных масел, защитит от брызгоуноса, позволит ароматизировать напиток.
2. Дефлегматор. Обеспечит более качественную очистку, улучшит вкусоароматические свойства дистиллята, даст возможность ограничиться однократной перегонкой, что сэкономит время.
3. Попугай со спиртометром. Позволит точно измерять крепость напитка на выходе и четко разделять фракции.
4. Царгу. Превратит аппарат в бражную колонну, производящую более крепкий и качественный алкоголь.
5. ТЭН. Специальный нагреватель позволит отказаться от использования открытого огня и сделает прибор мобильнее.

Для любого устройства потребуются соединительные элементы: шланги, штуцеры, переходники и т. д. Также нелишним будет оснастить аппарат термометром для контроля за процессом. Для соединения частей аппарата лучше использовать силиконовые/металлические трубки, медные или нержавеющие штуцеры/гайки/ниппеля, прокладки из силикона, но не из резины.

Перегонный куб с тэном

Винокуры говорят о том, что электрическая система более мобильна. Большие емкости для пива (30, 50-литровые) с утопленным дном — в такие бочонки вставляют тэн.

Вначале делают развальцовку и вырезают отверстие. Детали самогонного аппарата:

1. Перегонный куб из кеги. Существует 2 конструкции пивной емкости — американская и европейская.
2. Дистиллятор.
3. Блок управления тэном.

В горловину вставляют переходник, который предварительно вытачивают. Его вкручивают по резьбе и уплотняют.

В 30-литровые бочонки монтируют тэн 3 кВт, а в емкости на 10 литров устанавливают спираль 1 кВт. Желательно использовать Ariston. У блока управления мощность должна быть в 2 раза больше, чем у нагревательного элемента.

Чтобы установить тэн, предварительно вырезают отверстие в бочке. Затем зачищают специальным инструментом с наждачной бумагой. После этого участок обезжиривают, вставляют переходник и вкручивают в него спираль.

Электричество подается через распределительную коробку. Предварительно на бочке делают разметку. Чтобы болт плотно прилегал к емкости, головку снимают напильником.

Крепеж обезжиривают, обрабатывают флюсом и припаивают. Для этого можно использовать припой Stay-Brite LEAD-FREE №8. В нем 8% серебра. Флюс stay-clean разработан для нержавейки.

Поверхность предварительно обезжиривают 91% Isopropyl Alcohol. Работу проводить в резиновых перчатках, так как припой содержит кислоту. Флюса требуется немного. Его наносят на отверстие бочонка и переходники. Затем выполняют сварку.

Сверху место уплотняют тефлоновой прокладкой. Затем заливают воду в бочонок. Крепят распределительную коробку и подсоединяют провода питания.

В куб вваривают гильзу для термометра, а к днищу — трубку и шаровой кран. После дистилляции выкручивают металлическую пробку из крана. На это место устанавливают штуцер, шланг, по которому сливают сусло.

Для сооружения перегонного куба потребуется приобрести пивной бочонок. В продаже есть новое оборудование и б/у. Используют объемы емкостей от 20 до 50 литров. Цена на новый пивной кег (30 литров) — от 4200 рублей. Бывшие в употреблении емкости (30 и 50 литров) можно приобрести за 2,9-4 тысячи рублей.

Для самогонного аппарата необходимо купить комплектующие:

• фитинги;
• прокладки;
• клапаны;
• краны.

Самогонный аппарат из пивной кеги оснащают дефлегматором, охлаждением. Некоторые винокуры предварительно используют пивные ПЭТ-емкости с гидрозатворами.

В 50-литровом бочонке вырезают отверстие по предварительной разметке. Для этого используют болгарку. Фланец вырезают из металла, применяя лекала. Затем высверливают отверстия и прикручивают 6 болтов. Толщина стенки емкости 1, 5 миллиметра.

Перегонный куб выполняют не только со спиралью. Винокуры создали аппарат из 20-литровой кеги, которую можно нагревать на плитах. Большие емкости имеют вогнутое дно. В переделанный бочонок наливают 15 литров напитка. В установке имеется:

• холодильник из системы «Магарыч»;
• сухопарник;
• ручки.

Какой кег выбрать

Самогонный аппарат можно изготовить своими руками из пивной кеги. Это промышленная емкость для транспортировки и хранения разливного пива. Стандартные кеги бывают 20, 25, 30, 40, 50 литров. В США принята мера в галлонах и пинтах, поэтому объемы могут отличаться. Приобрести списанный кег можно недорого в пунктах приема цветных металлов, а также на пивзаводах или крупных барах.

Пивные кеги могут быть разного объема: от 20 до 50 литров.

От объема куба зависит количество получаемой продукции за одну перегонку. 30 литров кега вмещает 25 литров браги, и перегон этого объема выдает около 4-6 литров самогона. Если продуктивности недостаточно, лучше использовать 50-литровый. Выход доходит до 6 литров спирта-сырца. Большая кега универсальнее — удобно использовать в качестве автоклава.

Пластиковые кеги

Стремление упростить доставку пива к потребителю заставляет пивоваренные компании искать более универсальную тару. И такая была создана – это пэт-кега. Первым производителем была компания PolyKeg, которая выпустила одноразовые емкости в трех объемах – на 20, 24, 30 литров. Повторное использование по прямому назначению не предусмотрено, тару после опустошения выбрасывают. Пластиковая кега пивная выпускается в классификации T-Type, H-Type, BT-Type.

Не отставал от европейского и отечественный производитель, представив на рынке термокегу. Она состоит из двух емкостей разного размера, внутреннее пространство между которыми заполнено полиуретаном. Схематично она похожа на термос со специальным краном, заполнение и установка крана производятся в заводских условиях, что гарантирует герметичность. Объем отечественных термокег от 10 до 25 литров, кеги пивные 50 литров пока не выпускаются.

Как сделать своими руками?

Обратите внимание. Для нагрева на обычной (газовой, электрической) плитке подходят кеги на 20 и 25 литров

С 30-ти и 50-ти литровыми сложнее, поскольку у них вогнутое дно. Такие лучше оборудовать ТЭНом.

1. Начнем с горловины

. Она довольно широкая, чтобы комфортно вливать в нее и выливать барду после использования, поэтому необязательно ее переделывать. Крышку можно отложить, а пароотводную трубку закрепить прямо на горловине с помощью хомута.

Другой вариант – просверлить в крышке отверстие, вставить штуцер, а уже к нему крепить , укрепляющую или ректификационную колонну. Либо, если ничего из перечислено использовать не планируете, – пароотводную трубку к холодильнику.

Некоторые «продвинутые» мастера вместо горловины делают фланцевое соединение под 6 болтов с обязательной прокладкой для герметизации. Лучший материал для прокладки – силикон

: не боится высоких температур, агрессивной среды, не вступает в химические реакции с компонентами бражки. При использовании более широкого фланцевого соединения и расширении входного отверстия куб удобнее мыть после перегона.

2. Установка термометра

осуществляется, исходя из приобретенного вами аппарата для измерения температуры. Чаще используется бесконтактное измерение. Подбирают нужную длину трубки (исходя из длины щупа) толщиной около 8 мм. В кубе сверлят такое же отверстие, в которое вваривают (впаивают) готовую капсулу.

Штуцер, либо запаянная в нижней части капсула, в которую вставляют термометр, закрепляется в верхней части куба – выше предполагаемого уровня заполнения брагой. Обычно не ниже ¾ от дна емкости. В случае с кегом – можно и вверху, возле крышки.

Используйте для таких целей только измерители температуры, имеющие резьбовое соединение через штуцер, вваренный (впаянный) в стенку куба.

3. Змеевик

делают из медной либо нержавеющей трубки сечением 15 – 20 мм. Длиной не менее 1,5 м.

Совет

. При намотке змеевика заглушите один из концов трубки, плотно набейте ее песком, заглушите с другой стороны и только после этого скручивайте в спираль на подходящем предмете (обрезок трубы, деревянная чурка и т.п.), иначе стенки сплющатся. По окончанию работы удалите заглушки, песок высыпьте и промойте змеевик водой.

4. Холодильник

– это водяная рубашка. Если холодильник проточный, достаточно трубы из нержавейки, в которую легко поместится змеевик с запасом примерно 1 см с обеих сторон. Немножко отступив от верха и низа трубы-холодильника, приделывают патрубки для подвода и отвода воды.

Выводы змеевика должны выступать из заглушек холодильника с таким расчетом, чтобы на них легко было натянуть силиконовые шланги. В непроточном холодильнике верх открыт, а снизу (в паре сантиметрах от дна) производится вывод трубки змеевика. Все соединения должны быть качественно загерметизированы, чтобы ничего не подтекало.

5. Установка ТЭНа

требует тщательной подготовки. Как правило, ТЭНы идут в комплекте с шайбами, гайками и прокладкими. Необходимо:

• проделать в стенке кега, на 5 см выше дна, два отверстия, в которые точно пройдут концы ТЭНа;
• возьмите фторопластовую подмотку (сантехническую) и намотайте несколько слоев на резьбе. Когда будете затягивать гайки, подмотка плотно обожмётся и обеспечит герметичность между стенкой кега и ограничителями, имеющимися на ТЭНе;
• подключить ТЭН к проводу, рекомендуемому производителем ТЭНа, надежно заизолировав соединения.

Посмотрите пошаговую переделку пивной кеги 50 л под самогонный куб:

При изготовлении самогона перегонный куб лучше выбирать большого размера. Для браги подходит самогонный аппарат из кеги. Такие емкости модернизируют – устанавливают тэны, краны и другие приспособления.

Промышленные установки сложнее. Для улучшения качества самогона используют разнообразные приспособления. Винокуры изготавливают и испытывают на практике аппараты, выполненные своими руками.

Самогонный аппарат из кеги

Установка должна состоять из таких элементов:

• перегонного куба;
• змеевика;
• сухопарника.

Самогонный аппарат из кеги своими руками должен отвечать определенным параметрам:

1. Герметичность и жесткость крышки.
2. Толщина стенок куба – 1, 5 миллиметра. В установке нарастает давление, которое деформирует тонкий материал.
3. Наличие паровыходного отверстия. Для это врезают и вкручивают штуцер.

Переделка пивной кеги под самогонный аппарат

Несмотря на сегодняшнее изобилие техники для перегонки бражки в домашних условиях, каждый винокур выбирает либо покупное, либо самостоятельно изготовленное оборудование.

Сделать самогонный аппарат из кеги совершенно не трудно, хотя придется доработать ее, превратив в полноценный куб. А к нему еще изготовить другие детали, превращающие аппарат в полноценный дистиллятор.

Те, что на 30, тем более – 50 литров, лучше оборудовать ТЭНом, поскольку ставить его с брагой на плиту и снимать весьма нелегко. К тому же, в обычной квартире аппарат с кубом такой конструкции может не поместиться под вытяжку, расположенную над плитой.

Какой переделки требует кег?

Современные кеги – цельнолитые, из нержавеющей стали, имеющей пищевой допуск.

Прочность уже заложена в них, так как пиво – продукт пенный, создающий давление в герметично закрытой емкости.

Поэтому производители побеспокоились о том, чтобы дно и стенки выдерживали давление изнутри. Поэтому можно не беспокоиться о том, достаточно ли у кега прочности для задач самогоноварения.

Кегу потребуется минимальная доработка, если вы планируете превратить его в обычный дистиллятор, который будет нагревать плитка.

Термометр

Как для начинающих, так и для умудренных опытом винокуров важно знать температуру нагрева сусла, чтобы безошибочно определить моменты: выделения голов, дистилляции тела, начала выгонки хвостов. К тому же, простой в использовании прибор помогает правильно регулировать температурный режим – увеличивая либо уменьшая нагрев

Наиболее подходящие:

1. Биметаллические – недорогие, в полностью металлическом корпусе, с щупом и круглой шкалой под стеклом. Главное преимущество – надежность конструкции, выдерживающей случайное падение или удар. Недостаток – приблизительная точность показаний. Впрочем, в деле самогоноварения отклонения на несколько десятых градуса – не катастрофа.
2. Электронные оборудованы специальным тонким зондом для удобства использования. У них – самые точные показания. К тому же щуп такого термометра можно опускать прямо в брагу.
3. Цифровые удобно использовать, часто они имеют гибкий зонд длиной метр и более. Но придется обеспечить плотное прилегание зонда для контакта со средой, где происходит измерение. Лучше –заключить его в капсулу.
4. Стеклянные спиртовые подходят меньше всего, поскольку очень хрупкие. Но при неимении другого варианта можно использовать. Они должны выдерживать нагревание не менее 100°С.

Змеевик

Без змеевика дистиллятор немыслим. Его можно изготовить самому, либо купить готовый. Для змеевика обычно используют трубку из нержавеющей стали либо меди. Может быть и стеклянным, но такой в домашних условиях изготовить нереально.

Холодильник

Без водяной рубашки, в которую помещен змеевик, охлаждение невозможно, и конденсация паров спирта происходить не будет, следовательно, самогона вы не получите. Существуют два вида холодильников:

проточный. Сегодня – наиболее популярный вид. Такой холодильник компактен, к воде и на вывод его подключают с помощью шлангов ПВХ. К змеевику и на вывод дистиллята в подставленную посуду подключение следует осуществлять силиконовыми трубками, поскольку они инертны и не выделяют вредных веществ;

непроточный. Имеет дополнительную емкость, в которой на протяжении перегона приходится менять нагреваемую воду на холодную, отбирая отработанную и доливая холодной.

ТЭН

Чтобы обеспечить полную автономность перегонной установки, а также иметь большой перегонный куб, можно использовать ТЭН, а еще лучше два. При использовании двух ТЭНов первоначальный нагрев до температуры 63°С осуществляется двумя нагревателями, после чего один из них отключается.

Головные фракции отбираются на работе одного ТЭНа, что позволяет удерживать температуру, не позволяя ей резко увеличиваться. Тело самогона гонят либо также на одном ТЭНе, либо периодически подключая другой, если одного становится недостаточно.

Если используют только один ТЭН, его оптимальной мощностью считают 2,5 – 3,5кВт. При использовании двух берут либо по 1,5 кВт, либо один – 1,5, другой – 0,5 — 1,5 кВт.

Инструкция по изготовлению дистиллятора из кеги

1. Срезать выступающие металлические края в верхней части емкости, оставив удобные ручки для транспортировки куба, зачистить края. Чтобы срез был симметричным с обеих сторон, лучше заранее нанести разметку по лекалу.
2. С помощью болгарки сделать круглое отверстие в крышке кеги под фланцевое соединение. Приварить фланец, вырезав его из куска нержавейки и просверлив 6 отверстий под болты. Для герметизации потребуется силиконовая прокладка.
3. Закрепить крышку с помощью соединений-барашков.
4. В горловине установить переходник, подсоединить к нему широкий паропровод из герметичной нержавеющей трубы для связи с сухопарником/колонной и другими элементами аппарата.
5. Сделать в верхней части кеги отверстие под штуцер, закрепить в нем термометр, герметизировать место соединения с помощью силикона или фум-ленты. По желанию снабдить емкость клапаном для сброса давления.







6. В нижней части кеги врезать кран для слива барды, герметизировать место стыка.
7. Если емкость большая (от 30 л), рекомендуется снабдить ее ТЭНами (одним регулируемым или двумя нерегулируемыми). Для этого нужно просверлить соответствующие отверстия под клампы на боку кеги, отступив 5 см от дна. По желанию оборудовать куб ножками.

Дополнительные рекомендации

Если в приобретенной кеге остался заводской фитинг, нужно удалить его с помощью рычагов или специального ключа. Сделать это довольно сложно, поэтому лучше подбирать емкость с винтовой пробкой или с уже снятым фитингом.

При переделке кеги под дистиллятор можно обойтись без фланцевого соединения, а для слива барды и мытья использовать имеющееся отверстие. Но это намного усложнит эксплуатацию аппарата.

Подсоединять переходник под паропровод или трубу ректификационной колонны удобнее всего с помощью клампового хомута. Нужный диаметр можно подобрать в специализированных магазинах. Альтернативным вариантом является установка в крышке штуцера, к которому крепят сухопарник и другие устройства.

Нашли ошибку или есть что добавить?

Выделите текст и нажмите CTRL + ENTER или нажмите сюда.

Как врезать ТЭН в молочный бидон своими руками?

ТЭН – устройство, которое помогает быстро и равномерно прогреть брагу. Это тот же кипятильник, только в меньших размерах. Особенностей в выборе нагревателя мало. Первое, что должен уметь делать прибор – регулировать температуру. За это придется выложить немалую сумму. Что касается материала, то стоит брать нержавейку. Особого внимания заслуживает мощность. Чтобы прогреть 30-40 литров браги потребуется 3-4 кВт. Преимущества ТЭНов:

1. Аппарат не привязывает к месту, как газовая плита, например. Можно выбрать удобное место для перегонки.
2. ТЭН можно установить в большую емкость. Куб от 30 литров сложно установить на плиту, поэтому многие самогонщики отдают предпочтение маленьким кастрюлям. С ТЭНом можно брать большие объемы.
3. Можно установить ректификационную колонну.
4. Происходит более быстрый нагрев.
5. Процесс может происходить более самостоятельно.

Недостатки:

1. ТЭНы потребляют много электричества.
2. К ТЭНу прикипают частички браги, это дает неприятный вкус самогону.
3. Продуктивный самогонный аппарат с ТЭНом будет стоить дорого.

Как сделать самогонный аппарат из фляги своими руками с ТЭНом:

1. ТЭН должен находиться ближе к дну емкости. Отверстия проделывают в 5 см он низа. Далее их зачищают.
2. Перед тем, как просунуть концевики в отверстия, на выводные шпильки надевают втулки для уплотнения.
3. На внешнюю сторону также надевают втулки. Между ними закладывают герметик.
4. Защищенный провод закладывают между выводами для подключения.
5. Подключают терморегулятор.
6. Изолируют соединения.

Как самостоятельно изготовить агрегат для перегонки браги

Перегонный куб для перегона спиртсодержащей жидкости из пивной кеги требует минимальной доработки, у емкости имеется горловина, она конечно узкая, но очень удобно расположена для заливания браги. Кроме этого и остальные надстройки можно выполнить своими руками без особого труда.

Материалы и инструменты

Перед началом работы, нужно подготовить следующее:

Самогонный аппарат из пивной кеги оснащают дефлегматором, охлаждением. Некоторые винокуры предварительно используют пивные ПЭТ-емкости с гидрозатворами.

Самогонный аппарат должен состоять из следующих элементов:

• емкости для перегона браги,
• змеевика,
• сухопарника.

Кроме этого аппарат, изготовленный из пивной кеги, должен иметь следующие параметры:

• жесткая и герметичная крышка,
• толщина стенок емкости не менее 1,5 мм – если материал будет тоньше, то нарастающего давления его может покоробить,
• иметь отверстие для отведения пара, для этого обустраивают специальный штуцер.

Посмотрите видео, в котором рассказывается, как сделать перегонный куб из пивного кега или самогонный аппарат своими руками:

Перегонный куб может быть со встроенным тэном, или ставиться на электроплитку.

Емкость с тэном

Многие винокуры отдают предпочтение электрической системе, так как она является более мобильной. Для того, чтобы установить тэн в кегу, нужно взять емкость большого объема – 30-50 литров.

Первым делом нужно сделать развальцовку и просверлить отверстие. Самогонный аппарат данной конструкции будет иметь в составе следующие детали:

1. Перегонный куб из пивной кеги. Пивные емкости производятся в 2 видах – европейские и американские.
2. Дистиллятор.
3. Блок управления нагревательным прибором.

Первым делом нужно выточить переходник, который будет впоследствии вкручен в горловину по резьбе. В обязательном порядке нужно применить уплотнительный материал.

В емкость нужного объема монтируют тэн, для 30 литрового бочонка достаточно элемента в 3 кВт, а для 10 литровой подойдет электроприбор в 1 кВт. Блок управления нужно выбирать большей мощностью, чем электро-спираль, примерно в 2 раза.

Как сделать своими руками?

Обратите внимание. Для нагрева на обычной (газовой, электрической) плитке подходят кеги на 20 и 25 литров

С 30-ти и 50-ти литровыми сложнее, поскольку у них вогнутое дно. Такие лучше оборудовать ТЭНом.

1. Начнем с горловины

. Она довольно широкая, чтобы комфортно вливать в нее и выливать барду после использования, поэтому необязательно ее переделывать. Крышку можно отложить, а пароотводную трубку закрепить прямо на горловине с помощью хомута.

Другой вариант – просверлить в крышке отверстие, вставить штуцер, а уже к нему крепить , укрепляющую или ректификационную колонну. Либо, если ничего из перечислено использовать не планируете, – пароотводную трубку к холодильнику.

Некоторые «продвинутые» мастера вместо горловины делают фланцевое соединение под 6 болтов с обязательной прокладкой для герметизации. Лучший материал для прокладки – силикон

: не боится высоких температур, агрессивной среды, не вступает в химические реакции с компонентами бражки. При использовании более широкого фланцевого соединения и расширении входного отверстия куб удобнее мыть после перегона.

2. Установка термометра

осуществляется, исходя из приобретенного вами аппарата для измерения температуры. Чаще используется бесконтактное измерение. Подбирают нужную длину трубки (исходя из длины щупа) толщиной около 8 мм. В кубе сверлят такое же отверстие, в которое вваривают (впаивают) готовую капсулу.

Штуцер, либо запаянная в нижней части капсула, в которую вставляют термометр, закрепляется в верхней части куба – выше предполагаемого уровня заполнения брагой. Обычно не ниже ¾ от дна емкости. В случае с кегом – можно и вверху, возле крышки.

Используйте для таких целей только измерители температуры, имеющие резьбовое соединение через штуцер, вваренный (впаянный) в стенку куба.

3. Змеевик

делают из медной либо нержавеющей трубки сечением 15 – 20 мм. Длиной не менее 1,5 м.

Совет

. При намотке змеевика заглушите один из концов трубки, плотно набейте ее песком, заглушите с другой стороны и только после этого скручивайте в спираль на подходящем предмете (обрезок трубы, деревянная чурка и т.п.), иначе стенки сплющатся. По окончанию работы удалите заглушки, песок высыпьте и промойте змеевик водой.

4. Холодильник

– это водяная рубашка. Если холодильник проточный, достаточно трубы из нержавейки, в которую легко поместится змеевик с запасом примерно 1 см с обеих сторон. Немножко отступив от верха и низа трубы-холодильника, приделывают патрубки для подвода и отвода воды.

Выводы змеевика должны выступать из заглушек холодильника с таким расчетом, чтобы на них легко было натянуть силиконовые шланги. В непроточном холодильнике верх открыт, а снизу (в паре сантиметрах от дна) производится вывод трубки змеевика. Все соединения должны быть качественно загерметизированы, чтобы ничего не подтекало.

5. Установка ТЭНа

требует тщательной подготовки. Как правило, ТЭНы идут в комплекте с шайбами, гайками и прокладкими. Необходимо:

• проделать в стенке кега, на 5 см выше дна, два отверстия, в которые точно пройдут концы ТЭНа;
• возьмите фторопластовую подмотку (сантехническую) и намотайте несколько слоев на резьбе. Когда будете затягивать гайки, подмотка плотно обожмётся и обеспечит герметичность между стенкой кега и ограничителями, имеющимися на ТЭНе;
• подключить ТЭН к проводу, рекомендуемому производителем ТЭНа, надежно заизолировав соединения.

Посмотрите пошаговую переделку пивной кеги 50 л под самогонный куб:

Делаем самогонный аппарат из кеги своими руками

Если вы задумались о том, чтобы начать готовить крепкие напитки у себя дома, то вам необходимо определиться — покупать готовый самогонный аппарат или собрать дистиллятор самостоятельно. Для новичка в винокурении лучше сначала попробовать самому сделать самогонный аппарат. В процессе его изготовления постепенно придёт понимание принципов работы дистиллятора, назначения и свойств каждого приспособления. Позже вы сможете купить и аппарат промышленного производства.

Самый первый шаг в изготовлении самогонного аппарата — поиск необходимых материалов. Пожалуй, главная часть любого дистиллятора, без которой не обойтись никак — это перегонный куб. В этой статье мы рассмотрим как изготовить самогонный аппарат из кеги своими руками.

Самогонный аппарат сделаем сами

Уважаемы покупатели, в этой короткой статье будет рассказано о том, как превратить обычную кегу в самогонный аппарат, который будет работать на оборудовании серии ХД/3 или ХД/4.

Итак, у вас есть кега любого объема. Стандартная кега имеет в горловине фитинг типа А – это самая массовая кега (см. на фото). Для начала Вам необходимо определиться с тем, на оборудовании какой серии Вы планируете работать, используя Вашу кегу. В нашем магазине есть оборудование двух серий ХД/4 и ХД/3.

Если говорить об основных отличиях этих двух серий оборудования в двух словах – это производительность. Третья серия оборудования более производительная и рассчитана на работу в тяжелых условиях, когда ваш аппарат будет трудиться не покладая рук. Но она естественно и более дорогая, чем четвертая серия.

Итак с выбором серии Вы определились. Далее есть два варианта переходников на кегу: переходник ХД/4 – К (вкручивание в горловину кеги) или переходник ХД/3 – К (вкручивание в горловину кеги), каждый из которых используется для соответствующей серии оборудования.

Из названия переходника понятно, что он вкручивается вместо стандартного фитинга, расположенного на кеге.

Следующий вопрос – это вопрос выбора нагрева кеги. Самым эффективным способом нагрева кеги является нагрев при помощи тэна. И тут конечно придется немного повозиться со сваркой.

В нашем магазине представлен переходник под тэн аристон 1 ¼, вварив который в нижней части кеги на уровне дна, можно использовать нагрев при помощи тэна. Широкий выбор качественных итальянских тэнов представлен тут.

Выбор тэна – это вопрос финансов с одной стороны, и скорости нагрева и времени прохождения процесса дистилляции/ректификации с другой стороны.

Вот таким простым способом можно обычную пивную кегу превратить в самогонный аппарат, на котором могут изготавливаться как дистилляты так и чистый рафинированный спирт.

Источник: https://napitkidoma.ru/samogonnyij-apparat-iz-pivnoj-kegi

Подготовка кега

Прежде чем открыть пивной кег, его нужно установить вертикально. Если он заполнен пивом, которое планируется разлить без специального оборудования, то поверхность кега лучше тщательно вымыть. Затем нужно обязательно выпустить из ёмкости весь углекислый газ. Даже если кег уже пустой, давление в нём значительно выше атмосферного, и вскрывать его, не стравив остатки газа, опасно.

Для этого одно из внутренних колец фитинга нужно слегка продавить внутрь, пока не послышится характерное шипение выходящего газа. У фитингов типа A, G, M и U нажимать нужно на чёрное резиновое кольцо. У фитингов S и D все кольца металлические, но найти то, которое поддаётся нажатию, тоже будет несложно.

Нажимать можно любым твёрдым тупым предметом. Удобно использовать для этих целей гаечный ключ (он давит на кольцо в двух точках одновременно) или пробку от обычной пластиковой бутылки (чтобы нажать сразу по всей окружности кольца). Когда шипение прекратится, отпустите кольцо, а затем нажмите на него ещё раз. Так вы будете уверены, что стравили абсолютно весь CO₂.

Во время этой процедуры фитинг лучше прикрыть платком, чтобы не забрызгать всё вокруг пивной пеной.

Достоинства самогонного аппарата из кеги

1. Качественный материал. Современные пивные емкости сделаны из прочной нержавеющей стали пищевого назначения. Толщина стенок – не менее 1,5 мм. Материал хорошо переносит высокие температуры и инертен к спирту. Можно встретить и старые советские алюминиевые сосуды, но их лучше не использовать.
2. Оптимальный размер. Для компактных дистилляторов подойдут 20 и 25-литровые емкости: их удобно нагревать на плите. Если нужен куб побольше, можно взять кегу на 30 или 50 литров. Такую емкость лучше оборудовать электронагревателями.
3. Наличие удобных отверстий-захватов для переноски. Благодаря ручкам, дистиллятор легко переставлять.
4. Доступность. Новые емкости из-под пива довольно дорогие, но можно отыскать б/у варианты, которые не потребуют серьезных расходов.
5. Вариативность. Дистиллятор из кеги легко снабдить любыми элементами: парогенератором, колонной, сухопарником, ТЭНом и т. д.

Как из пивной кеги сделать самогонный аппарат своими руками

В отличие от молочного бидона и скороварки, работать с пивной кегой заметно сложнее. Она гораздо больше и массивнее, в результате чего объёмы производства увеличиваются, а это всегда лишние затраты и усилия. Тем не менее кега на 30 или 50 литров всё равно является отличным перегонным кубом, которая позволит гнать хороший самогон.
Мы рассмотрим инструкцию от опытного самогонщика, который решил врезать в эту кегу 2 ТЭН’а, чтобы нагревание браги шло прямо внутри. Это интересное решение, которое позволит гнать самогон в любом помещении и в любых условиях. Всё-таки ёмкость на 50 литров далеко не на каждую плиту и печь сможет нормально поместиться.

Как выбрать конденсатор для изготовления пивной кеги?

В том случае, если вам необходимо изготовить или же подобрать конкретную кегу для создания перегонного куба спирта, то вам необходимо ориентироваться на такой параметр, как размер емкости. Поэтому в первую очередь следует исходить из того, какое конечное количества готовой браги вы готовы залить в кегу до момента ее дистиляции. Что же касается выбора конденсатора и змеевика, то чаще всего их изготавливают именно из самой обыкновенной меди.

Помимо этого необходимо подобрать специальную силиконовую трубку, которая подходит по диаметру непосредственно к самому змеевику. За счет того, что силикон выступает нейтральным компонентом, использовать резиновые или же пластиковые трубочки совершенно нецелесообразно. Помимо этого силикон не будет негативно отражаться на вкусовых качествах приготовленного индивидуально вами самогона.

В том случае, если у вас имеется достаточно длинный змеевик, то вам не нужно использовать какие-то дополнительные соединительные шланги. При этом один конец змеевика крепиться непосредственно к самому фитингу, а второй конец змеевика через так называемую охладительную емкость выводят наружу

При этом обратите внимание на то, что для нормальной работы все равно придется слегка согнуть трубку из меди. То место, в которое будет входить трубка, должно быть достаточно надежно герметизировано

В связи с этим данное место чаще всего обмазывают приготовленным вручную тестом или же вовсе припаивают его. В том случае, если вы желаете, чтобы в вами приготовленном самогонном апарате имелось дополнительное место для размещения предохранительного клапана, то вам нужно через тройник соединить между собой силиконовую трубку непосредственно с самим фитингом.

Поэтому, если вы желаете в домашних условиях создать аппарат из пивной кеги, то в первую очередь вы должны обратить внимание на размер кеги. В том случае, если кега будет достаточно большая, ее будет достаточно сложно и долго нагревать до необходимой температуры

Поэтому в данной ситуации выбирайте кегу средних размеров.

Как пользоваться самодельной перегонной системой?

Перегон на самогонном аппарате с кубом из кеги ничем не отличается от общепринятого. На него распространяются те же правила, что и в других случаях: для получения дистиллята и чистого спирта требуется двойной перегон.

При дистилляции гоните первый раз без разделения на фракции. Затем разведите перегон до 20-30° и перегоните повторно, отбирая головы отдельно (10% от чистого спирта).

Тело самогона отбирайте до падения крепости ниже 40°. Далее идут хвосты, их также отбирают отдельно, поскольку они переполнены сивушными маслами.

В режиме ректификации используйте спирт-сырец, полученный при первом перегоне.

Ничего сложного в переделке пивной кеги под куб для самогонного аппарата нет. Такой самогонный аппарат обойдется на порядок дешевле, чем покупка готового, промышленного изготовления.

Делайте сами и делитесь информацией с друзьями в соцсетях.

Принципы постройки самодельного перегонного куба

Делая самогонный аппарат из кеги, нужно придерживаться нескольких правил:

• Герметичность соединений. Утечки пара при движении по трубкам аппарата нужно свести к нулю. Используйте силиконовые прокладки для кламповых соединений, все резьбовые соединения должны быть загерметизированы.
• Использование правильных материалов. Спиртовой пар — хороший окислитель. Простое железо или алюминий, окисляясь, придают привкус алкоголю. Используйте медь или пищевую нержавейку, лабораторное стекло, в качестве прокладок — силикон.
• Правильная компоновка элементов. Для получения конкретного результата можно комбинировать узлы аппарата — сухопарник, дефлегматор, ректификационную колонну. Быстрый прогон для получения спирта-сырца реализуется по простой схеме куб-холодильник. Ректификационная колонна позволяет получить за один раз жидкость крепостью 75 — 80 градусов.

Из пивного кега получится прекрасный самогонный аппарат.

Если вам посчастливилось найти недорого пивной кег, из него можно сделать самогонный аппарат своими руками. Размеры и материал замечательно подходят, доработки нужны минимальные. Такой самодельный аппарат ничем не уступит дорогим покупным аналогам. Итогом стараний будет глубокое удовлетворение и значительная экономия.

При копировании материалов обратная гиперссылка обязательна.
