Парогенератор для самогонного аппарата: принцип работы, материалы и критерии выбора

Для тех, кто в винокурении занимается не только производством сахарного самогона, тема парогенератора для самогонного аппарата особенно актуальна, хотя и при работе с —сахарной брагой— он внесет свой вклад в улучшение конечного результата.

Так, можно больше не переживать, что вот-вот испарится последняя жидкость на дне куба и брага начнет пригорать, портя вкус и аромат дистиллята.

Что же касается использования парогенератора для самогонного аппарата для перегонки густых браг, например на основе зерновых или —фруктов—, то здесь он вовсе незаменим, при этом само устройство можно как приобрести в готовом виде, так и изготовить своими руками, но об этом и многом другом детально далее.

4. Советы

5. Подведение итогов

Что такое парогенератор для самогонного аппарата и для чего он нужен

Парогенератор – это один из возможных дополнительных узлов, который в отличие от —холодильника—, перегонного куба и —шлангов— не является обязательным в устройстве самогонного аппарата.

Главная функция этого агрегата – нагрев браги за счет горячего пара, таким образом при его использовании отпадает нужда в нагревании —перегонного куба— на газу или на индукционной плитке.

При перегонке самогона из сахарной браги такой метод нагрева имеет свои плюсы, но наибольшую пользу агрегат приносит при перегонке более густого сырья.

Примером может служить брага на основе зерновых или фруктов, которая при использовании газа или электроплитки зачастую пригорает, чем портит органолептические свойства конечного продукта.

Использование парогенератора дает сразу несколько преимуществ:

Брага из любого сырья не может пригореть.
Улучшается качество дистиллята.
Обработка паром более деликатно воздействует на сырье, из-за чего вкус и аромат меньше выгорает и в большей степени переходит в самогон.
Больше не нужно фильтровать густую основу под дистиллят.

Виды парогенераторов и их применение в домашнем хозяйстве

Парогенераторы чаще всего используются для разморозки труб, обустройства бань, саун и парных. Простейший преобразователь пара обойдётся в разы дешевле, чем строительство полноценной печи с камнями. Для того чтобы начать пользоваться прибором, его просто нужно включить в сеть. Паропреобразователи используются для очистки сложного сетчатого или пористого оборудования, помогают эффективно отогревать двигатели автомобилей в зимнюю пору.

Пыли − нет! Обеззараживающая струя пара приведёт в порядок множество приборов и обеспечит их бесперебойную работу

Если ещё не так давно можно было встретить мощные парогенераторы на твердотопливные генераторы, работающие на дровах, к примеру, генератор пара Перевалова, то сегодня большинство умельцев отдают предпочтение моделям, работающим от электричества. Ведь нет ничего проще, чем просто подключить прибор к розетке. А найти старый чайник или пароварку для человека, поставившего перед собой цель − собрать прибор своими руками, не составит труда.

И это тоже пароочиститель, но работать с ним можно разве что, если нужен отправитель для одежды. Для серьёзных работ он не подойдёт

По мощности принято разделять приборы на промышленные и бытовые. Первые требуют подключения к специальным сетям с мощностью 380 В. А бытовые, как этого и следовало ожидать, работают от электророзетки на 220 В. Нагревать воду такая паровая печь может тоже по-разному. Рассмотрим основные типы таких систем:

Индукционные паропреобразователи. Подобное оборудование работает за счёт преобразования электромагнитного поля. Резервуары эти чаще всего используются на промышленных предприятиях, чаще всего саунах. В этом случае получается достаточно лёгкий и чистый пар.
Электродная паровая печь. В таких печах нагревательным элементом выступает электрод. Пар тоже получается очищенным от примесей, в нём нет никаких примесей, а также разных взвесей.
Электрические. Устройство чем-то напоминает электрический чайник. Здесь тоже присутствует ТЭН. Мощность может быть разной, обычно от 4 кВт.
Печной. Работает за счёт нагрева теплоносителя. Это могут быть дрова, уголь.
Ультразвуковой. В этом случае устанавливается специальный ультразвуковой прибор, который производит колебания заданной частоты. В этом случае образуется своего рода испарина, которая выпаривается в воздух. Ультразвуковой парогенератор при желании можно тоже сделать своими руками.

Пароочистители

Устройство и принципы работы парогенератора для самогонного аппарата

Парогенератор имеет очень простое строение: он состоит из емкости, в которую наливается / подается вода, и трубки, расположенной в верхней части емкости, по которой пар поступает в перегонный куб.

На ней установлен обратный клапан, защищающий емкость от попадания сырья из куба самогонного аппарата посредством засасывания во время прекращения нагрева. Также в устройстве есть еще один клапан для аварийного сброса давления, чтобы емкость не взорвалась при избыточном количестве пара.

Крышка может иметь различное строение в зависимости от того, добавляется ли новая вода вручную или обустроена подача жидкости через шланг. Нагрев воды может осуществляться либо посредством установки устройства на газовую / электрическую / индукционную плиту, либо расположенными внутри ТЭНами.

Принцип работы парогенератора для самогонного аппарата основывается на теплообмене между паром и брагой. Такая передача менее эффективна, чем прямой подогрев, например на газовой конфорке, за счет чего воздействие температуры на сырье более щадящее, особенно в нижней части куба, где зачастую и происходит пригорание браги.

В остальном же процесс нагрева смеси идентичен стандартным методам нагрева – после определенного периода времени брага закипает и начинает испаряться.

Еще один существенный плюс парогенератора для самогонного аппарата в том, что когда в браге остается совсем мало жидкости и она превращается в густую и почти сухую кашу, пар продолжает эффективно экстрагировать остатки веществ в ней, а не начинает зажаривать их, как это происходит на газовой или электроплитке.

Обратной стороной медали является необходимость дополнительных расходов для приобретения заводского изделия, хотя, имея определенные материалы и сноровку, его можно изготовить своими руками в домашних условиях, о чем и пойдет речь далее.

Основные причины поломки парогенераторов

Генератор пара, как и любое иное техническое приспособление, нередко ломается. Из наиболее распространенных причин поломок выделяют перегрев ТЭНа, прожиг корпуса, разрушение шланга, который подаёт жидкость.

Использовать приспособление необходимо крайне осторожно. В процессе функционирования требуется постоянно контролировать давление в резервуаре

При увеличении допустимых значений его следует стравливать. Помимо этого, устройство нельзя оставлять работающим в комнате, где присутствуют дети.

Во время функционирования не допускается работа парогенератора без жидкости. Поступления охлаждённой воды должно быть постоянным, что сбережёт нагревательные элементы от перекала, а устройство − от перегрева.

До работы и запуска парообразователя проверяется герметичность самой ёмкости, а также соединительных и контролирующих клапанов, шлангов и систем подачи.

К другим факторам, которые могут привести к выходу из строя генератора относят:

некачественную воду;
неверно выбранную мощность нагревательных элементов;
накипь на ТЭНах;
отсутствующую подачу жидкости при функционировании.

Устранить накипь помогает уксус либо лимонная кислота. Разводят воду в соотношении 1 чайную ложку порошка на 1 л жидкости, кипятят её внутри резервуара.

Отсутствие подачи жидкости во время работы ФОТО: sc-master.ru

Накипь на парогенераторе ФОТО: vodopodgotovka-vodi.ru

Генератор пара, который собран собственноручно, не сможет заменить аналогичную промышленную модель, более надёжную, производительную и функциональную. Однако, когда возникает необходимость, то вполне реально самому изготовить устройство, немногим уступающее покупному.

Если вам понравилась наша статья, обязательно поставьте оценку. Кроме того, мы всегда рады ответить на ваши вопросы, которые можно оставить в форме обратной связи.

Читайте также: Значение слова «бакарди»

Watch this video on YouTube

Предыдущая РемонтКак сделать идеальный ящик для инструмента — идеи из практики Следующая РемонтКак правильно организовать процесс покупки товаров для ремонта: советы бывалых

Как сделать парогенератор для самогонного аппарата своими руками по подробной схеме

Создание устройства проходит по следующему плану:

Выбирается емкость подходящего типа и размера.
Устанавливается нагревательный элемент.
Обустраивается подача воды.
Обустраивается отвод пара.
Проводится тестирование готового изделия

Подбор емкости

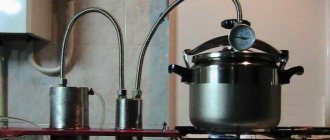

Наиболее подходящей емкостью является скороварка или пароварка, заменой может служить любая эмалированная емкость или кастрюля из нержавеющей стали с плотно прилегающей крышкой.

В скороварках и пароварках практически всегда обустроен стравливающий клапан, через который выходит избыточное давление. Если его нет или если в качестве основы используется обычная кастрюля, купить такую деталь можно в хозяйственном магазине или на специализированной рыночной площадке.

Устанавливать аварийный клапан лучше в крышке, при этом необходимо надежно герметизировать зазор, который образуется между деталью и телом крышки.

Устройство нагрева

Если как метод нагрева будет выбрана установка парогенератора для самогонного аппарата на газовую /электро / индукционную плитку, то больше ничего делать не нужно.

Если выбор пал на ТЭНы, то, во-первых, нужно приобрести подходящее по размерам и мощности нагревательные элементы. К счастью, подобного товара как на базарах, так и на торговых площадках интернета более чем достаточно.

Во-вторых, нужно установить нагревательный элемент так, чтобы между ним и дном емкости был зазор примерно в 1 сантиметр.

Для этого на внешней стороне парогенератора делаются отметки относительно места установки ТЭНа, после чего посредством сверла и дрели проделывается соответствующее отверстие.

При обустройстве отверстий, через которые будут выходить концы нагревателя, используются шпильки или болты, при этом место их соединения с емкостью уплотняется посредством силиконовых прокладок для обеспечения герметичности.

Далее ТЭНы устанавливаются в подготовленные отверстия и крепятся гайками, после чего емкость наполняется водой для проверки герметичности.

Обустройство подачи воды

Для этого на уровне ниже установки ТЭНа обустраивается трубка, по которой будет подаваться вода.

Оптимальным металлом является медь, так так найти такую тонкую трубку из нержавейки достаточно трудно, кроме того, медь легко обрабатывать, придавая ей необходимую форму. Вода в емкость может подаваться либо вручную, либо под контролем датчика высоты жидкости.

Второй метод более сложный и требует не только расходников, но и понимания и специфических навыков в работе с автоматикой.

Для этих целей используется поплавковый механизм, который по принципу работы схож с тем, что используется в унитазе. При снижении уровня воды он, опускаясь, открывает клапан, а при подъеме до нужного уровня – закрывает.

Обустройство отвода пара

Для этого в крышке емкости прорезается отверстие, в которое нужно установить резьбовой штуцер и закрепить гайкой, уплотнив силиконовой прокладкой с обратной стороны крышки. На штуцер надевается силиконовый шланг, по которому пар будет поступать в перегонный куб.

В варианте с молочным бидоном аварийный клапан и пароотвод обустраиваются в верхней части стенки емкости, а не в крышке.

Тестирование

Прежде чем использовать агрегат в процессе перегонки вместе с самогонным аппаратом, его необходимо протестировать по такому плану:

Проверить герметичность изделия наполнив его водой.
Проверить, работает ли принцип сообщающихся сосудов при подсоединении устройства к перегонному кубу.
Если обустроена поплавковая автоматика для контроля за уровнем воды, нужно проверить ее работоспособность.
Проверить работу нагревательных элементов, налив воды при открытой крышке и убедившись в нормальном испарении воды.

Что понадобится для изготовления

1. Прежде всего для парогенератора нужна емкость вместительностью от 5 литров (для перегонного куба до 20 л). Это может быть:

скороварка или пароварка, которой понадобится минимальная переделка. Это почти идеальный вариант, поскольку крышка у нее герметичная и уже есть предохранительный клапан;
молочная фляга, которую придется переработать более основательно;
пивная кега. Над ней также придется потрудиться;
кастрюля. Емкость, подходящая лишь в том случае, если других вариантов нет. Здесь придется, кроме установки клапанов, придумать еще надежный вариант герметизации крышки с кастрюлей.

2. Барботер. Таковым может служить сантехнический сильфон из магазина или изготовленный собственноручно из трубки сечением 15 – 22 мм длиной 20-40 см. В трубке делают пропилы через каждый сантиметр либо сверлят отверстия.

Это нужно для того, чтобы пар мог вырываться из этих щелей и равномерно по всему периметру бака нагревал бражку. Трубку скручивают полукольцом, располагая открытый конец примерно посредине куба на высоте 4-5 см от дна.

Внимание. Чем длиннее барботер, тем быстрее будет происходить нагрев браги.

3 Штуцера: для закрепления барботера в перегонном кубе – с обратным клапаном; для подключения шланга вывода пара – обычный.

4. Предохранительный клапан, закрепленный в крышке парогенератора.

5. Термометр электронный или биметаллический и капсула к нему (кусочек трубки, вваренной в крышку).

6. Шланг , пароподающий. Толщина выбирается в заданных параметрах штуцеров, длина рассчитывается так, чтобы хватало для соединения барботера куба с парогенератором.

7. Утеплитель для куба, парогенератора и пароподающего шланга.

Совет. Утеплитель выбирайте из того, что предлагают сантехнические магазины. Можно взять, например, термостойкий фольгированный утеплитель из базальтовой или минваты с обозначением «для саун» или другой на ваш выбор.

8. Если планируете нагрев парогенератора с помощью ТЭНа, побеспокойтесь также о приобретении терморегулятора, что сильно упростит управление производством самогона.

Советы

Перегоняя брагу на самогонном аппарате с использованием парогенератора, стоит следовать нескольким несложным советам:

После закипания воды температуру нагрева жидкости нужно снизить до 85-90 С°, так как перегонка не нуждается в объемах пара, выделяемых при интенсивном кипении. Таким образом, прогревание сусла проходит более равномерно, что способствует улучшению дистилляции.
После окончания перегонки нагрев в устройстве отключается, но демонтаж, перемещение или снятие крышки с емкости нужно проводить не ранее чем через 25-30 минут. Это даст возможность остыть металлу и предохранит от ненужных ситуаций, связанных с ожогами или ошпариванием.
Если в баке не установлена система автоматической подачи воды, нужно следить за ее уровнем, не допуская ее снижения ниже 1/4 от исходного количества. Сухие ТЭНы сгорают практически моментально.

Как устроены парогенераторы

Прежде чем приступать к поиску деталей и ревизии в гараже, важно понять, что собственно нам необходимо искать. Парогенератор своими руками можно собрать из хлама – проверено на себе

Рассмотрим устройство классического парогенератора: любой агрегат работает на воде, соответственно, нам будет необходима ёмкость или бак. Кстати, лучше всего, чтобы ёмкость имела превышенную прочность и термоизоляцию. Некоторые умельцы используют для сборки парогенератора обыкновенный газовый баллон. По сути, парогенератор можно сделать даже из металлической фляги.

Кроме того, необходимо найти, подобрать, собрать или позаимствовать нагревательный элемент. В этом нам помогут вышедшие из строя старые бытовые приборы, к примеру, электрический чайник.

А вот так выглядит парогенератор в его классическом понимании. Однако для бытовых нужд конструкцию упрощают

Для успешной реализации проекта необходимо подготовить чертежи парогенератора, собранного своими руками

Здесь важно учесть и рассчитать мощность и необходимый объём ёмкости. Также потребуется паровой и водяной насос

Особенно если необходимо сделать паровую пушку для бани своими руками. Помните, чтобы устройство проработало долгое время, необходимо обеспечить постоянную подачу холодной воды, что, кстати, будет дополнительно охлаждать всю систему. Для того чтобы контролировать давление и температуру, можно установить специальные датчики. Если вы планируете подключать прибор к централизованной системе подачи воды, то необходимо предусмотреть наличие патрубка.

Можно приобрести специальные шланги для подключения парогенератора

Кроме того, не забывайте, что в любой системе обязательно необходимо сливать воду и прочищать ТЭНы. Поэтому необходимо обеспечить кран для слива, а также постоянный доступ к нагревательным элементам.

Подведение итогов

Парогенератор способствует улучшению качества дистилляции, в частности увеличивает экстрагирование веществ из исходного сырья и является просто необходимым устройством при работе с густой зерновой или фруктовой брагой.

Вместе с тем процесс перегонки становится несколько дольше, так как интенсивность испарения в перегонном кубе самогонного аппарата будет ниже, чем при прямом нагреве.

Это особенно актуально при создании более утонченных напитков, чем —водка—, например виски, бренди, кальвадоса или чачи, где слишком высокая температура может нанести непоправимый вред органолептическим свойства продукта.

Устройство парогенератора довольно простое, но высокие требования к герметичности ставят немало задач при его изготовлении своими руками, что делает его покупку более рациональным решением при отсутствии слесарных навыков.

Что учитывается при конструировании

По принципу действия домашние самогонные аппарату относятся к устройствам дистилляторного типа, т.е. используют вышеописанный механизм, в отличие от промышленной выработки спирта, где используются ректификационные колонны, основанные на разделении сырья на фракции. При конструировании самогонного аппарата учитываются такие основные его характеристики:

Производительность или объем аппарата. Для удовлетворения собственных потребностей обычно изготавливаются устройства, способные переработать порядка 15-20 л сырья. В этом случае перегонная емкость испарителя имеет объем в пределах 11-13 л. При желании обеспечить большие объемы самогона (более 35 л) перегонный куб должен иметь емкость не менее 22-24 л.
Материал для аппарата. Самым лучшим материалом для корпуса установки считается нержавеющая сталь. Можно использовать лист толщиной 1,5-2 мм. Другим материалом, который абсолютно инертен к спирту при нагреве, является медь, но она несколько дороже стали. Ряд деталей изготавливается из стекла, которое обладает абсолютной химической стойкостью.
Очистительные способности. Готовый продукт без надлежащей очистки употреблять опасно. Для обеспечения очистки устанавливается специфический фильтр (сухопарник).
Рабочая температура. В испарителе отбор пара обеспечивается при температуре 65-70 ºС, а рабочая температура в процессе всей перегонки поддерживается в диапазоне 68-82 ºС.

Из чего лучше делать перегонный куб, чем утеплять?

Из чего можно сделать кубы для самогонных аппаратов в домашних условиях:

Молочный бидон. Именно из него перегонный куб своими руками делали при первых попытках изготовить домашний самогон. Плюс – крышка закрывается достаточно плотно, новые образцы изготавливают из нержавейки. Минусы – часто встречается некачественный материал, даже в новых бидонах, что уже говорить о советских алюминиевых тарах. Еще один минус – на горловине имеется прокладка, она довольно быстро впитывает посторонние запахи и нуждается в замене.
Пивная кега. Плюсы – качество выше, чем у молочных бидонов, прослужит долго, изготавливается из нержавейки. Минусы – потребуются навыки работы с болгаркой и сваркой для модернизации кеги в перегонный куб.
Кастрюля. Самый простой вариант. Лучше выбирать вариант из нержавеющей стали. Крышка так же должна быть из металла, потому что в ней придется сделать отверстия. Нужно лишь сделать прокладку и зажимы для крышки.
Скороварка. Советское приспособление для быстрой варки пищи идеально при изготовлении перегонного куба. Плюсы – герметичность крышки. Минус – маленький объем.

Чем утеплять перегонный куб? При нагреве часть тепла уходит через стенки тары. Для этого нужно утепление куба.

Конструкция

Использование данных приборов в бане будет стоить гораздо меньше, чем строительство печи-камина и поддержание её технического состояния. Дело в том, что электропарогенератор необходимо только закрепить в нужном месте и включить в электросеть.

Есть твёрдотопливные варианты, которые работают на дровах (генератор пара Перевалова), где емкости с водой находятся непосредственно под воздействием пламени. При этом, во всех вариантах для подачи пара не используются никакие двигатели, так как вода, преобразуясь в пар, под высоким давлением будет выходить наружу сама.

Чтобы понять, как сделать самодельныйпарообразователь, необходимо разобрать из чего он состоит.

Классический электрический вариант включает в себя:

канал для притока воды;
рабочий блок, где будет происходить кипячение воды;
модуль испарения.

Конечно, можно приобрести готовые модели, а не делать самому. Однако цена таких вариантов будет весьма значительной. Чтобы собрать самодельный вариант, можно использовать некоторые вышедшие из строя бытовые приборы, они имеются практически в каждом хозяйстве и в этом случае могут получить вторую жизнь.

Разновидности и технические характеристики

Основной критерий деления парогенераторов на группы следующий:

Автоматические – достаточно подключить установку к водопроводу или другому подающему жидкость устройству
Автономные – придется постоянно вручную подливать воду в рабочую емкость

Модели второго типа встречаются гораздо реже. Они значительно опаснее и весьма непрактичны. К тому же их не оснащают различными устройствами контроля.

Основная характеристика устройств – мощность. Как правило, у моделей бытового типа она составляет от 4 до 12 кВт, работают они он классической розетки (220 В). Промышленные установки более производительны, однако требуют наличия 3-х фазной сети (380 В).

Следует отметить, что между мощностью и объемом обслуживаемого помещения существует определенная зависимость:

4-6 кубометров – 4-5 кВт
10-12 кубометров – 8-10 кВт
16-18 кубометров – 12 кВт

К надежности устройства предъявляются особые требования, так как они постоянно работают во влажном помещении. Однако большой запас качества, как правило, значительно увеличивает стоимость. Бытовые многофункциональные модели стоят до 30000 рублей. Цены на промышленные установки для бань способны подниматься до нескромных 10-15 тысяч $

Возможно вас так же заинтересует наше руководство о том как сделать твердотопливный котел своими руками

Зачем дистиллятору сухопарник и барботер

Опытные самогонщики знают, что сухопарник и барботер не являются обязательными элементами аппарата. Тем не менее их наличие может значительно расширить спектр возможностей дистиллятора. Данные дополнения в значительной степени повышает качество полученного продукта и позволяет употреблять алкоголь уже после первой перегонки.

Действие сухопарника

Принцип действия сухопарника основан на химических свойствах разных жидкостей. Приспособление отделяет фракции жидкостей, которые имеют разную температуру закипания. Спирт кипит и испаряется при менее высоких температурах, чем сивушные масла. Именно поэтому поступая в ёмкость сухопарника тяжёлые масла остаются кипеть на дне ёмкости, а пары спирта благополучно проходят дальше.

Благодаря такому подходу, приспособление позволяет:

очищает спирт-сырец в процессе дистилляции физическим способом;
повышает крепость финального продукта;
допустимо использовать для придания самогону приятного аромата;
некоторые конструкции позволяют слить вредные примеси ещё во время дистилляции.

Как уже упоминалось выше, приспособление даёт возможность ограничиться одной перегонкой. Напиток сразу готов к употреблению, но дополнительная очистка лишней не будет.

Для чего барботер

Прежде чем определяться как выбрать самогонный аппарат с сухопарником и барботером, стоит узнать, что представляет собой последний. Фактически предназначение приспособления повторяет первый описанный нами прибор, с одним различием, очищение выполняется механически.

Принцип действия заключается в том, что при попадании в ёмкость тяжёлые сивушные масла конденсируются и образуют некоторый объём жидкости. В дальнейшем через эту жидкость проходят пары спирта, вредные примеси оседают, а лёгкие пары спирта продолжают свой путь очищенными.

Благодаря этому достигается следующий эффект:

спирт очищается;
крепость конечного продукта повышается;
при использовании нужных добавок происходит ароматизация напитка.

Чтобы ароматизировать продукт достаточно добавить в барботер любой компонент, содержащий достаточное количество эфирных масел. Проходящий через него пар приобретёт нужный аромат, который сохранится до конца процесса дистилляции.

Совместное использование и сухопарника, и барботера позволяет уже после первой перегонки получить на выходе качественный самогон готовый к употреблению. Следует учитывать, что скорость процесса падает и уменьшается общая производительность аппарата. Но при этом экономиться время на отсутствии необходимости повторной дистилляции.
